Peças para transmissões marítimas Twin Disc ® MG506 - Kit de placa de revisão

Twin Disc MG506 — Kit de Placas de Revisão e Peças de Serviço Relacionadas

O modelo MG506 é uma transmissão marítima Twin Disc confiável, amplamente utilizada em embarcações de trabalho, lanchas de patrulha, frotas pesqueiras e cruzeiros de longo alcance. Quando o engate se torna lento, ocorre deslizamento sob carga ou surgem vazamentos de óleo em tampas e eixos, o caminho mais rápido para restaurar trocas precisas e transferência de torque confiável é uma renovação direcionada do conjunto de embreagem e componentes de vedação correspondentes. Abaixo segue um guia em formato de catálogo: cada item descreve o que é, sua função e os sinais que indicam a necessidade de substituição.

Kit de Placas de Revisão — Twin Disc MG506 / MG506-1

O que é: Conjunto completo de discos de fricção e aço para a família MG506.
Função: Restaura a altura e a condição superficial do pacote de embreagem, permitindo que a transmissão engate suavemente e mantenha o torque sem deslizamento.
Quando substituir: Engate lento ou impreciso nas marchas avante ou ré; aumento repentino de RPM sob carga; trepidação ao acoplar; discos descoloridos ou vitrificados na inspeção.
Observações: Mesmo padrão de discos para MG506 e MG506-1, sem necessidade de seleção por relação. Recomenda-se substituir em conjunto com o kit de juntas e vedações sempre que o cárter for aberto.

Anel de Acoplamento (SAE #2) — MG506 / MG507 / MG507-1

O que é: Anel de acoplamento SAE #2 entre o motor e a transmissão.
Função: Conecta o volante do motor ao eixo de entrada da MG506, mantendo o alinhamento e o balanceamento.
Quando substituir: Desgaste nos dentes ou marcas de atrito nas superfícies de contato; furos alongados; ruído metálico (“clunk”) no alojamento do volante.
Observações: Confirmar o padrão SAE #2 e o círculo de parafusos. Inspecionar a placa flexível (se aplicável) e os fixadores; substituir os parafusos fatigados em conjunto.

Kit de Juntas e Vedações — Twin Disc MG506 / MG506-1

O que é: Conjunto completo de peças de vedação (juntas, anéis O-ring e retentores dos eixos de entrada e saída) para a MG506.
Função: Reestabelece a vedação de tampas, eixos e passagens, preservando a integridade do óleo e a pressão hidráulica de acionamento.
Quando substituir: Sempre que a transmissão for aberta para serviço na embreagem; presença de vazamento em tampas ou eixos; película de óleo sob a transmissão.
Observações: A substituição preventiva dos componentes de vedação protege as novas placas de embreagem contra deslizamento por baixa pressão e evita retrabalho.

Bloco de Borracha — MG506 / MG507 / MG509 (quando aplicável)

O que é: Bloco de isolamento torcional utilizado em determinados subconjuntos da linha Twin Disc.
Função: Amortece cargas de choque e filtra vibrações torcionais, protegendo os conjuntos de embreagem e o trem de engrenagens.
Quando substituir: Fissuras visíveis, endurecimento ou deformação permanente; vibração ou batida perceptível durante o engate ou variação de rotação.
Observações: A substituição do isolador reduz o impacto sobre os novos conjuntos de embreagem.

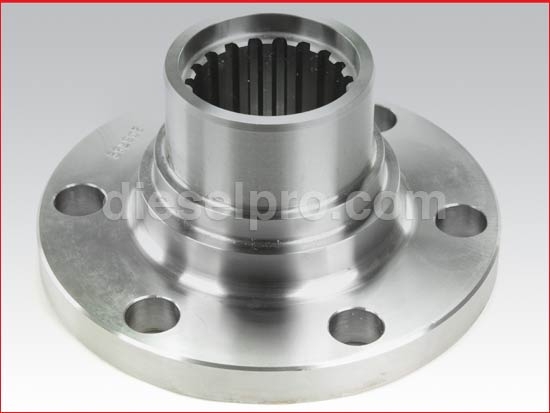

Acoplamento do Eixo de Saída — Twin Disc MG506

O que é: Acoplamento/flange de saída compatível com o diâmetro e padrão de fixação ou estriado do eixo da MG506.
Função: Transfere o torque para o eixo propulsor mantendo o alinhamento e a pré-carga dos parafusos.
Quando substituir: Desgaste por atrito ou corrosão nos estriados; furos alongados; desvio axial (“runout”) na face; vibração na linha de eixo não atribuída à hélice ou ao desalinhamento.
Observações: A seleção depende do diâmetro do eixo e do padrão de montagem; alguns conjuntos associam o acoplamento a grupos de relação específicos. Confirmar os dados do eixo antes de comprar e verificar o alinhamento após a instalação.

Tabela Rápida — Sintoma → Peça Recomendada

• Engate lento ou macio; aumento de RPM sob carga → Kit de Placas de Revisão (adicionar Kit de Juntas e Vedações se houver vazamentos).



• Vazamento de óleo em tampas ou eixos; sensação de pressão hidráulica fraca → Kit de Juntas e Vedações.



• Ruído no acoplamento com o motor; marcas de atrito visíveis → Anel de Acoplamento (SAE #2).



• Nova vibração ou transferência de carga brusca → Bloco de Borracha; verificar Acoplamento de Saída.



• Desgaste na extremidade traseira (padrão de fixação/estriado) → Acoplamento do Eixo de Saída.



Orientações de Aplicação e Identificação

Modelo: MG506 ou MG506-1 (identificação na plaqueta da carcaça).

Discos de embreagem: Mesmo padrão em toda a linha MG506; selecione o kit de revisão MG506 sem divisão por relação.

Carcaça SAE: O anel de acoplamento listado é padrão SAE #2 — confirmar antes da compra.

Acoplamento: Verificar o diâmetro do eixo e o padrão de fixação/estriado; revisar o alinhamento após a instalação.

Por que Comprar o Kit de Placas de Revisão MG506 na Diesel Pro Power

Projetado especificamente para a linha MG506

O kit utiliza os discos de fricção e aço corretos para as transmissões Twin Disc MG506 e MG506-1 — o mesmo padrão de placas usado em toda a família MG506. Não é necessário adivinhar conforme a relação; você recebe o conjunto exato, pronto para instalação.

Engate consistente e adequado para manobras em doca

Os revestimentos de fricção de grau marítimo e os discos de aço com controle de planicidade restauram a altura e a folga corretas do conjunto, eliminando engates lentos, aumento de RPM sob carga e trepidação durante manobras de aproximação.

Clareza no catálogo, sem surpresas

As aplicações são identificadas exatamente como MG506 / MG506-1, com menção clara das peças complementares — kit de juntas e vedações, anel de acoplamento SAE #2, bloco de borracha e acoplamento de saída — permitindo concluir o serviço em um único pedido.

Componentes compatíveis e combináveis

Combine o kit de placas de revisão com o kit de juntas e vedações MG506 para vedar tampas e eixos durante a manutenção — protegendo as novas placas contra baixa pressão hidráulica e evitando retrabalho.

Qualidade perceptível, confiabilidade comprovada

Cada conjunto de placas é produzido conforme os padrões marítimos para operação em banho de óleo, múltiplos ciclos de atracação e estabilidade térmica. Os discos de aço são selecionados pelo acabamento superficial e pela planicidade, reduzindo a trepidação no período de assentamento.

Embalagem profissional e pronta para uso

Os kits são organizados e protegidos para evitar danos nas bordas ou contaminação, reduzindo o tempo de preparação na bancada e as chances de retrabalho após o comissionamento.

Suporte técnico de especialistas em transmissões marítimas

Precisa confirmar se o modelo é MG506 ou MG506-1, detalhes do anel SAE #2 ou especificações do acoplamento de saída? A equipe técnica da Diesel Pro Power trabalha diariamente com essa linha e pode validar as seleções de acordo com a plaqueta de identificação e os dados do eixo.

Envio rápido e cobertura global

Cronogramas comerciais não podem esperar. A Diesel Pro Power realiza envios ágeis e cuida da documentação de exportação para que frotas, estaleiros e operadores remotos mantenham suas operações em andamento.

Experiência e confiança comprovadas

A Diesel Pro Power atende mais de 40.000 clientes satisfeitos em todo o mundo — entre capitães, gestores de frota e mecânicos navais que dependem de peças precisas e resultados confiáveis.

Políticas transparentes e suporte responsável

Se algo não estiver correto, a empresa resolve. Políticas claras e atendimento humano ágil garantem que os projetos sigam dentro do cronograma e do orçamento.

Um único fornecedor para toda a revisão do seu MG506

Desde o kit de placas de revisão até vedações, anel de acoplamento, bloco de borracha e acoplamento de saída — obtenha tudo em um só lugar, simplificando o processo de compra, envio e controle de garantia.
