Peças do Motor Cummins QSK19 – Seção da Biela

A montagem da biela é um dos componentes mais exigidos do motor Cummins QSK19, responsável por transferir a força da combustão do pistão para o virabrequim em milhares de rotações por minuto sob carga extrema. Na Diesel Pro Power, oferecemos componentes de biela de alta qualidade, projetados para atender às demandas de aplicações industriais e marítimas de serviço contínuo.

Seja para a reconstrução de uma única biela ou para a revisão completa de um conjunto de motor, disponibilizamos bronzinas de biela, buchas e parafusos projetados para suportar o enorme torque e as altas pressões do cilindro do QSK19. Confiada por mais de 40.000 clientes em todo o mundo, a Diesel Pro Power fornece componentes que atendem ou superam os padrões de qualidade OEM, com envio rápido e cobertura global.

Função da Biela no Cummins QSK19

No Cummins QSK19, cada biela opera sob esforço extremo, conectando o pistão ao virabrequim com movimento de precisão. Essas bielas devem suportar cargas de compressão elevadas durante o tempo de potência e forças de tração durante os tempos de admissão e escape. Com o tempo, as buchas, bronzinas e fixadores da biela sofrem desgaste devido ao atrito constante e à expansão térmica.

Substituir componentes desgastados é essencial para evitar:

• Falha de bronzina devido a contato metal-metal



• Riscos ou danos ao virabrequim



• Golpe de pistão excessivo ou desbalanceamento



• Ruído de biela (rod knock) ou vibração do motor



• Falha catastrófica causada por fadiga dos parafusos



A inspeção rotineira e a substituição oportuna dos componentes da biela garantem a longevidade do motor e a integridade de desempenho nos ambientes mais exigentes.

Bronzinas de Biela QSK19

Jogo de Bronzinas de Biela – Tamanho Padrão

Este conjunto inclui as bronzinas superior e inferior utilizadas para suportar o mancal do virabrequim dentro da biela. Estas cascas usinadas com precisão fornecem uma superfície lubrificada crítica para minimizar o desgaste e reduzir o atrito.

Características Principais:

• Projetadas para mancais de virabrequim em tamanho padrão



• Desenvolvidas para ciclos a diesel de alta carga



• Compatíveis com sistemas de pressão de filme de óleo nos motores QSK19



• Um jogo necessário por biela



As bronzinas devem ser substituídas sempre que as bielas forem removidas ou durante revisões completas. Sempre verifique as medidas do mancal antes de reutilizar bronzinas padrão.

Jogo de Bronzinas de Biela 0.010” Oversize

Projetado para motores QSK19 cujo mancal do virabrequim foi retificado em 0,010" abaixo da especificação padrão. Utilizado quando o virabrequim foi recondicionado devido a riscos ou ovalização.

Aplicações:

• Virabrequins recondicionados



• Correção da superfície do mancal



• Motores que apresentaram baixa pressão de óleo



Garante a folga correta do óleo, restabelecendo a lubrificação hidrodinâmica adequada para evitar falha da biela.

Jogo de Bronzinas de Biela 0.020” Oversize

Projetado para mancais de virabrequim retificados em 0,020" abaixo das dimensões originais. Oferece a mesma proteção e desempenho das bronzinas padrão e 0,010", mas acomoda correções adicionais de desgaste.

Importância:

• Mantém a folga correta entre bronzina e mancal



• Preserva o fluxo de óleo consistente nas superfícies da bronzina



• Evita desgaste excessivo da bronzina ou danos ao virabrequim



As bronzinas oversize devem sempre ser compatíveis com a usinagem do virabrequim. Não instalar sem verificação micrométrica.

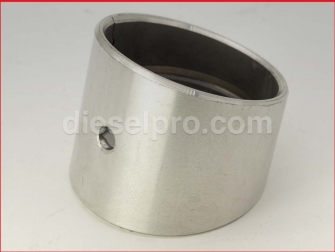

Bucha da Biela QSK19

Cada biela do QSK19 possui uma bucha na extremidade menor que apoia o pino do pistão. Com o tempo, essas buchas se desgastam devido à oscilação e altas cargas de pressão. Nossas buchas são fabricadas para garantir a folga exata e compatibilidade de material com pinos de pistão temperados.

Especificações da Bucha:

• Instalada na extremidade menor da biela



• Suporta pinos de pistão flutuantes



• Resiste à deformação sob esforço de combustão



• Mantém o filme lubrificante com mínimo atrito



É altamente recomendado substituir a bucha ao instalar novos pistões ou quando houver desgaste visível. Pode ser necessário uso de ferramenta de prensagem e brunimento para instalação correta.

Parafuso de Biela QSK19

Os parafusos de biela estão entre os fixadores mais críticos do motor QSK19. Eles fixam a tampa da biela ao corpo da biela, criando uma interface de alto atrito que suporta as cargas da combustão. Fadiga, alongamento ou torque inadequado podem resultar em ejeção catastrófica da biela e falha total do motor.

Características dos Parafusos:

• Projetados para alta resistência de fixação



• Dois parafusos por biela



• Compatíveis com especificações OEM de torque e ângulo



• Resistentes ao afrouxamento por vibração e ciclos térmicos



Dica de Instalação:
Sempre substitua os parafusos de biela durante a reconstrução da parte inferior do motor. São do tipo stretch-to-yield e não devem ser reutilizados devido ao risco de falha por fadiga.

Boas Práticas na Manutenção das Bielas do QSK19

Quando Substituir as Bronzinas:

• Durante revisões completas ou reparos in-frame



• Se a análise de óleo indicar presença de metal da bronzina



• Quando houver ruído de biela ou baixa pressão de óleo



• Sempre que uma biela for removida para inspeção ou substituição



Quando Substituir as Buchas:

• Durante substituição de pistão ou biela



• Se houver riscos ou descoloração visíveis



• Quando a folga do pino do pistão exceder a tolerância do fabricante



• Para eliminar ruídos ou irregularidades no movimento do pino



Quando Substituir os Parafusos de Biela:

• Sempre em reconstruções da parte inferior



• Se apresentarem sinais de alongamento ou desgaste nas roscas



• Após sobre-torque



• Se o motor sofreu sobre-rotação ou travamento hidráulico (hydrolock)



Escolhendo o Tamanho Correto da Bronzina

A seleção correta da bronzina exige medição precisa do mancal do virabrequim com micrômetro. Instalar bronzina incorreta pode resultar em:

• Folga insuficiente de óleo (seizure)



• Folga excessiva de óleo (batida de biela, perda de pressão)



• Falha prematura da bronzina



Faixas de Folga (típicas):

• Standard: Para virabrequins não modificados e sem danos nos mancais



• 0.010”: Para mancais usinados 0,010" undersize



• 0.020”: Para mancais usinados 0,020" undersize



Quando houver dúvida, consultar a retífica ou o manual de serviço.

Por que escolher a Diesel Pro Power para peças de biela do QSK19?

• Componentes Compatíveis com OEM: Qualidade confiável para durabilidade e longa vida útil



• Disponibilidade em Estoque: Envio no mesmo dia para a maioria das peças de revisão do QSK19



• Atendimento Mundial: Clientes em mais de 180 países



• Suporte Técnico Especializado: Orientação disponível para processos de revisão



• Catálogo Completo: De bronzinas a parafusos, tudo em um só lugar
