Catálogo de Peças do Cabeçote Caterpillar 3412B

O motor Caterpillar 3412B é um consagrado V12, confiável em aplicações marítimas, industriais e de geração de energia. No centro deste motor está o sistema de cabeçote — um conjunto complexo que regula o fluxo de ar, a combustão e o escape. A manutenção deste sistema com peças de reposição genuínas e de alta qualidade é essencial para a confiabilidade, eficiência e vida útil do motor.

Este catálogo abrange cabeçotes, jogos de juntas, válvulas, molas, hastes de válvula (push rods), tuchos e todo o ferramental associado projetado para o motor Caterpillar 3412B. Embora alguns componentes tenham compatibilidade com os modelos 3412, 3412C e até 3408, o foco aqui é a plataforma 3412B.

Cabeçotes para Caterpillar 3412B

Cabeçotes Nus

O cabeçote nu do 3412B é fornecido sem válvulas ou molas. É a opção ideal em revisões completas onde o ferramental existente ainda pode ser reutilizado, ou quando o especialista opta por instalar válvulas customizadas ou reforçadas. O processo de usinagem de precisão garante superfícies de vedação perfeitas, durabilidade sob alta compressão e total conformidade com as especificações da Caterpillar.

Cabeçotes Montados

Para reduzir o tempo de parada, estão disponíveis cabeçotes totalmente montados, com válvulas, molas e travas já instaladas. Essas unidades prontas para uso foram projetadas para suportar altas pressões de operação e ciclos térmicos severos, garantindo longa vida útil em regime de serviço contínuo.

???? Cabeçote Caterpillar 3412, 3412B e 3412C (7W2243, nu)  ???? Cabeçote Caterpillar 3412, 3412B e 3412C (7W2243V, montado)

Aqui está a tradução em Português técnico, preservando os hiperlinks originais da seção solicitada:

Jogos de Juntas do Cabeçote

Jogos de Juntas Completos

Cada revisão do 3412B requer juntas novas para manter a compressão e evitar vazamentos de líquido de arrefecimento ou óleo. O jogo de juntas de cabeçote é projetado para cobrir ambos os cabeçotes da configuração V12. Essas juntas são multicamadas e desenvolvidas para resistência ao calor, retenção de pressão e confiabilidade a longo prazo.

???? Jogo de Juntas de Cabeçote 3412 (3412033)

Cobertura por Número de Série

Os jogos de juntas para o 3412B são compatíveis com prefixos de número de série específicos, incluindo 3JK, 7BL, 7HG, 9KS e 9PW. Garantir a compatibilidade com o número de série é essencial para evitar incompatibilidades que possam comprometer a vedação ou o desempenho.

Parafusos e Arruelas do Cabeçote

Parafusos Reforçados

Os parafusos do cabeçote fixam o cabeçote ao bloco do motor, mantendo a força de aperto necessária para compressão constante. O 3412B utiliza parafusos com roscas de precisão, capazes de suportar intensos ciclos de expansão e contração térmica. A sequência correta de torque é fundamental, e recomenda-se fortemente a substituição dos parafusos em qualquer revisão para garantir vedação máxima.

• ???? Parafuso de Cabeçote 2H3750 (3406, 3408, 3412)

• ???? Parafuso de Cabeçote 7W8301 (3408C, 3412, 3412C)

Arruelas dos Parafusos

As arruelas distribuem uniformemente a carga de aperto sobre a superfície do cabeçote. O uso de arruelas novas evita aperto irregular, empenamento do cabeçote ou falha prematura das juntas. A Caterpillar especifica arruelas temperadas, resistentes à deformação mesmo sob cargas extremas do 3412B.

• ???? Arruela de Parafuso de Cabeçote 5H1504 (3406, 3408, 3412, C15, C18)

Válvulas e Componentes Relacionados

Válvulas de Admissão

As válvulas de admissão controlam o fluxo de ar para as câmaras de combustão. No 3412B, são retificadas com precisão para máximo fluxo de ar, exatidão de assentamento e resistência térmica. A Caterpillar oferece válvulas específicas conforme o número de arranjo, garantindo ajuste correto em todas as variações do 3412B.

• ???? 1220322 (3408 & 3412)

• ???? 1152368 (3406, 3408, 3412)

• ???? 1642543 (3412, 3412E)

Válvulas de Escape

As válvulas de escape suportam condições extremas, expostas a altas temperaturas e gases corrosivos. São produzidas com faces endurecidas e ligas especiais de alta temperatura, assegurando longa durabilidade.

• ???? 1642542 (3412, 3412E)

• ???? 1152367 (3406, 3408, 3412)

• ???? 1220321 (3408, 3412)

Rotocoils

Rotocoils (ou rotadores) prolongam a vida útil das válvulas, girando-as levemente a cada ciclo de abertura/fechamento. Isso evita desgaste irregular e formação de pontos de superaquecimento.

• ???? 6N7175 (3408, 3412, 3412C)

Guias de Válvula

Mantêm o alinhamento das hastes de válvula, assegurando operação suave e desgaste mínimo. Projetados para suportar fluxo constante de lubrificação e estresse térmico.

• ???? 1737188 (3406, 3408, 3412)

Protetores de Óleo dos Guias

Componentes pequenos, mas vitais, evitam que óleo vaze pelos guias para a câmara de combustão, preservando a mistura ar-combustível limpa.

• ???? 6N7174 (3412, 3412C)

Assentos e Inserções de Válvula

Inserções endurecidas fornecem superfície de contato para as válvulas. Devem resistir a impacto mecânico e fissuras térmicas em aplicações severas.

• ???? Inserto de Válvula de Admissão 4N5893 (3406, 3408, 3412)

Molas e Travas de Válvula

As molas retornam as válvulas à posição fechada em alta rotação. Se estiverem fracas, podem causar flutuação da válvula ou contato pistão-válvula.
As travas (ou keepers) fixam o retentor à haste da válvula. Cada válvula do 3412B requer duas travas.

• ???? Mola de Válvula 4N5906 (Série 3400)

Juntas do Cabeçote e Componentes de Vedação

Juntas de Cabeçote

Cada motor 3412B requer duas juntas — uma para cada banco da configuração V12. Selam as pressões de combustão e evitam a contaminação cruzada de óleo e líquido de arrefecimento.

• ???? 7E7312 (3412, 3412C, 3412E)

Juntas da Câmara de Pré-combustão

Garantem vedação correta entre a câmara e o cabeçote, mantendo a dinâmica de combustão estável.

• ???? 4N7253 (Série 3400)

Bicos Adaptadores e O-Rings

Conectam o sistema de injeção ao cabeçote, assegurando pulverização precisa de combustível. Os O-rings vedam os adaptadores, evitando vazamentos de combustível ou compressão.

• ???? Bico Adaptador 1006920 (3408C, 3412, 3412C)

• ???? O-Ring 7L4774 (3412, 3412C)

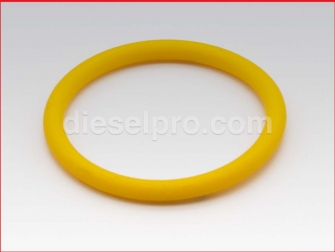

• ???? O-Ring 8M5249 (3412, 3412C)

Trem de Válvulas

Hastes (Push Rods)

Transferem o movimento do comando de válvulas e tuchos para os balancins, acionando as válvulas.

• ???? Push Rod 4W5998 (3406, 3408, 3412)

Tuchos (Valve Lifters)

Deslizam sobre os ressaltos do comando de válvulas, transmitindo o movimento às hastes. Precisam operar suavemente para evitar desgaste do comando e manter o sincronismo das válvulas.

Aqui está a tradução em Português técnico da seção solicitada:

Confiabilidade do Sistema de Cabeçote

Manter o sistema de cabeçote em condições ideais é fundamental para o motor Caterpillar 3412B. Uma válvula com falha, uma junta trincada ou um parafuso alongado podem resultar em paradas significativas e reparos de alto custo. As inspeções rotineiras durante revisões programadas devem incluir:

• Medição do desgaste das hastes de válvula



• Verificação da pressão e altura das molas



• Inspeção da planicidade da superfície do cabeçote



• Substituição de todas as juntas de vedação



• Verificação do torque dos parafusos de cabeçote



A substituição desses componentes por peças de alta qualidade garante que os motores 3412B operem com máxima potência, eficiência e confiabilidade.

Aplicações das Peças do Cabeçote Caterpillar 3412B

O Caterpillar 3412B é utilizado em uma ampla gama de ambientes exigentes, incluindo:

• Propulsão marítima e motores auxiliares – embarcações comerciais, rebocadores e frotas pesqueiras



• Geração de energia – grupos geradores a diesel para operação principal e emergência



• Aplicações industriais – bombas, compressores e máquinas de grande porte



• Equipamentos de petróleo e mineração – operações contínuas que exigem durabilidade sem compromissos



Os componentes do cabeçote apresentados neste catálogo foram especificamente projetados para esses ambientes severos, onde o tempo de inatividade não é uma opção.
