Cabeçotes e Componentes Relacionados para Motores Caterpillar 3412E

O Caterpillar 3412E é um motor diesel de doze cilindros, de alto desempenho, amplamente utilizado em propulsão marítima, plataformas offshore, geração de energia e máquinas industriais pesadas. Seu design robusto e o sistema de injeção de combustível eletronicamente controlado proporcionam confiabilidade e eficiência em ambientes de operação contínua.

O cabeçote do cilindro é central para o desempenho do motor, abrigando as válvulas de admissão e escape, molas, sedes, guias e demais componentes associados. No 3412E, a precisão na montagem do cabeçote impacta diretamente na compressão, na combustão do combustível e na durabilidade sob cargas exigentes.

Abaixo encontra-se um catálogo detalhado de peças para o cabeçote do Caterpillar 3412E e seus componentes relacionados, com explicações sobre funções, considerações de manutenção e compatibilidade dentro da família da Série 3400.

Cabeçotes Completos para Caterpillar 3412E

Cabeçote Completo Montado

O cabeçote completo para o 3412E é fornecido com válvulas e molas já instaladas. Esta opção é ideal para operadores que desejam reduzir o tempo de parada durante revisões, pois o cabeçote chega pronto para instalação com todos os componentes principais ajustados às especificações OEM. O uso de um cabeçote novo completo garante o correto assentamento das válvulas, a tensão adequada das molas e tolerâncias de fábrica que prolongam a vida útil do motor.

Cabeçote Nu

A versão nua do cabeçote 3412E é fornecida sem válvulas, molas ou outros acessórios. Essa opção é preferida por retificadores que desejam personalizar materiais de válvulas ou configurações de assento, ou que pretendem reutilizar componentes substituídos recentemente. O cabeçote nu oferece uma base econômica para um projeto de revisão completa, mantendo a integridade do fundido em nível OEM.

Juntas do Cabeçote e Componentes de Vedação

Jogo de Juntas do Cabeçote

Cada Caterpillar 3412E requer um jogo de juntas abrangente para garantir vedação confiável entre o cabeçote e o bloco do motor. O conjunto inclui juntas do deck superior, vedações de líquido de arrefecimento, passagens de óleo e anéis de fogo projetados para suportar compressão extrema. Para motores com prefixos de série como 3JK, 7BL, 7HG, 9KS e 9PW, a seleção correta do kit é essencial para evitar vazamentos de óleo ou água sob alto estresse térmico.

Juntas de Cabeçote Individuais

Além dos kits completos, juntas individuais estão disponíveis para situações em que apenas um cabeçote necessita de serviço. O 3412E utiliza dois cabeçotes por motor, o que significa duas juntas para uma revisão completa do topo. Sua construção em camadas múltiplas e resistência a altas temperaturas asseguram a compressão adequada em aplicações marítimas e terrestres.

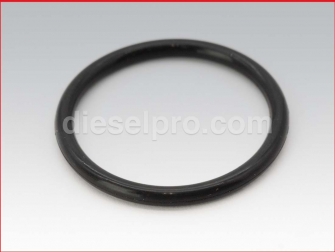

Juntas de Câmara

Localizadas em torno de cada injetor de combustível, as juntas de câmara vedam a câmara de combustão contra passagens de óleo e líquido de arrefecimento. O 3412E requer uma junta de câmara por injetor. A instalação correta previne gases de blow-by e garante combustão eficiente, aspecto crítico em sistemas de injeção eletrônica.

Fixadores e Acessórios do Cabeçote

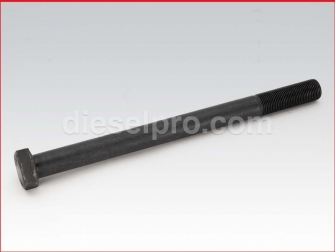

Parafusos do Cabeçote

Responsáveis por fixar o cabeçote ao bloco, mantendo a compressão nos 12 cilindros. Os parafusos do 3412E são usinados com rosca fina para assegurar força de aperto uniforme. A sequência correta de torque é essencial para evitar empenamento e falha de juntas.

Arruelas dos Parafusos

As arruelas distribuem a carga dos parafusos de forma uniforme, reduzindo riscos de trincas e desgaste localizado. Também reduzem atrito durante o aperto, assegurando leituras de torque precisas.

Travadores de Válvulas (Keepers)

Fixam o prato da mola à haste da válvula. Cada válvula requer dois travadores. Apesar do tamanho reduzido, sua falha pode causar queda de válvula e danos catastróficos ao motor.

Componentes do Trem de Válvulas

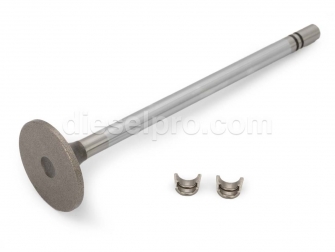

Válvulas de Admissão

As válvulas de admissão no Caterpillar 3412E regulam o fluxo de ar para dentro da câmara de combustão. O motor utiliza um total de 24 válvulas de admissão em sua configuração de doze cilindros. Faces de válvula usinadas com precisão e hastes temperadas proporcionam durabilidade contra o fechamento repetido sob altas pressões e temperaturas.

Válvulas de Escape

As válvulas de escape controlam a expulsão dos gases de combustão dos cilindros. Assim como as válvulas de admissão, o 3412E utiliza 24 válvulas de escape. Estas operam sob temperaturas extremas e requerem materiais projetados para alta resistência térmica, prevenindo empenamento, desgaste por corrosão ou falha prematura.

Molas de Válvula

As molas de válvula mantêm o fechamento correto das válvulas e asseguram o sincronismo, retornando a válvula à posição fechada após cada ciclo. No 3412E, as molas precisam equilibrar força e flexibilidade, evitando o fenômeno de valve float em altas rotações e reduzindo desgaste excessivo nos ressaltos do comando e hastes das válvulas.

Conjuntos Rotocoil

Os conjuntos Rotocoil são instalados sob a mola da válvula e giram levemente a válvula durante a operação. Esse movimento promove desgaste uniforme na face e na sede da válvula, aumentando os intervalos de manutenção e melhorando a eficiência da combustão. O 3412E utiliza rotocoils tanto nas válvulas de admissão quanto nas de escape.

Guias de Válvula

Os guias de válvula alinham as válvulas de admissão e escape, garantindo movimento suave durante abertura e fechamento. Também conduzem calor da haste da válvula para o cabeçote. A condição adequada dos guias é crucial no 3412E para evitar vazamento de óleo para a câmara de combustão e manter a integridade da compressão.

Inserções de Válvula (Sedes)

As válvulas de admissão e escape assentam-se contra inserções endurecidas prensadas no cabeçote. No Caterpillar 3412E, essas sedes resistem a altas pressões de vedação e à corrosão causada pelos gases de combustão. A inspeção regular das inserções durante as revisões evita o recuo das válvulas e protege o fundido do cabeçote.

Componentes de Apoio

Varetas de Empuxo (Push Rods)

As varetas de empuxo transmitem o movimento do comando de válvulas para os balancins, permitindo a atuação das válvulas. No 3412E, devem manter rigidez para evitar flexão sob alta carga. Varetas danificadas ou desgastadas podem causar falhas de sincronismo, falhas de combustão ou desgaste irregular no trem de válvulas.

Tuchos (Valve Lifters)

Também conhecidos como tuchos mecânicos ou hidráulicos, são montados sobre os ressaltos do comando e transmitem o movimento para as varetas de empuxo. No Caterpillar 3412E, a manutenção do bom estado dos tuchos assegura funcionamento suave do comando e evita desgaste prematuro no trem de válvulas.

Considerações de Manutenção para o Cabeçote do Caterpillar 3412E

• Ajuste Regular de Válvulas: regulagem correta da folga mantém eficiência e evita superaquecimento.



• Verificação de Torque e Sequência: parafusos do cabeçote devem ser apertados conforme especificações, prevenindo vazamentos de juntas.



• Inspeção de Sedes e Guias de Válvula: substituição preventiva evita danos mais graves e onerosos.



• Controle de Óleo e Líquido de Arrefecimento: vedação adequada previne contaminação cruzada, uma das causas mais comuns de reparos maiores.
