Cummins 4BTA – Turbocompressor e Componentes Relacionados

O motor Cummins 4BTA é um verdadeiro cavalo de trabalho para aplicações marítimas e industriais, oferecendo durabilidade, confiabilidade e eficiência de combustível em ambientes exigentes.

Um dos componentes de desempenho mais críticos no 4BTA é o sistema de turbocompressor. O turbo aumenta a pressão do ar de admissão, permitindo que o motor queime combustível de forma mais eficiente, entregue mais potência e mantenha desempenho ideal em diferentes cargas e rotações.

Esta seção apresenta uma visão completa de turbocompressores e todas as peças relacionadas para o Cummins 4BTA, incluindo mangotes, juntas, prisioneiros, vedações e sistemas auxiliares — garantindo que seja possível obter tudo o que é necessário para instalação, manutenção ou reparo em um único local.

Turbocompressores para Motores Cummins 4BTA

O turbocompressor é o coração do sistema de indução forçada do 4BTA. Projetado para suportar altas temperaturas de escape e operação contínua, o turbo OEM Cummins para o 4BTA é balanceado com precisão, reduzindo vibrações e aumentando a vida útil.

Características principais:

• Projetado para ciclos de trabalho marítimos e industriais.



• Carcaça da turbina em ferro fundido resistente ao calor.



• Roda do compressor usinada com precisão para fluxo de ar otimizado.



• Compatível com pontos de fixação originais para substituição fácil.



Substituir um turbo desgastado ou atualizar para melhor desempenho utilizando um turbocompressor genuíno Cummins garante encaixe correto, níveis confiáveis de pressão e durabilidade a longo prazo.

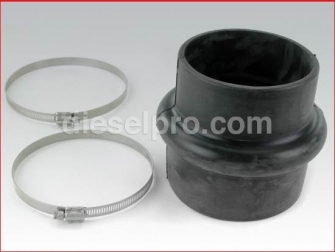

Mangotes Hump para Aplicações de Turbo

O mangote hump é um acoplamento de silicone reforçado, projetado para conectar tubulações de admissão, absorver vibrações e compensar pequenos desalinhamentos.

Nas instalações do 4BTA, ele é frequentemente utilizado para reduzir a saída do compressor (3,5” para 3”).

Especificações:

• Redução de 3,5 polegadas para 3 polegadas.



• Construção em silicone de alta temperatura.



• Reforçado para resistir à pressão de sistemas turboalimentados.



Este componente é essencial para evitar vazamentos de pressão (boost leaks) e garantir fluxo de ar contínuo entre turbo, intercooler e coletor de admissão.

Prisioneiros de Fixação do Turbo para Cummins 4BTA

Os prisioneiros de fixação mantêm o turbocompressor preso ao coletor de escape, garantindo vedação estanque aos gases e estabilidade mesmo sob condições extremas.

No 4BTA, são necessários quatro prisioneiros em aço de alta resistência.

Benefícios:

• Alta resistência à tração para suportar calor e vibração.



• Roscas usinadas para fácil instalação e remoção.



• Revestimento anticorrosivo para ambientes marítimos.



A substituição de prisioneiros gastos evita vazamentos de gases de escape e garante que o turbo permaneça corretamente alinhado.

Sistema AirSep Cummins – Configuração de Turbo Único

O sistema AirSep combina ventilação do cárter e filtragem de ar em uma solução de alta eficiência, desenvolvido para motores marítimos Cummins com um único turbo, incluindo o 4BTA.

Características:

• Diâmetro de entrada de 3” compatível com turbocompressor.



• Elemento filtrante integrado de alta eficiência.



• Tecnologia de separação de óleo que reduz contaminação do motor.



A utilização do AirSep ajuda a manter o turbo limpo, reduzindo acúmulo de óleo nas pás do compressor e desgaste em válvulas e pistões.

Juntas do Coletor de Admissão para Cummins 4BTA

A junta do coletor de admissão garante vedação entre coletor e cabeçote, assegurando que todo ar pressurizado pelo turbo seja direcionado à câmara de combustão sem vazamentos.

Vantagens:

• Materiais resistentes ao calor do ar comprimido.



• Corte de precisão para coincidir com os dutos do 4BTA.



• Vedação confiável sob altas pressões de turbo.



Uma junta de admissão danificada pode causar perda de pressão, redução de potência e aumento do consumo de combustível.

O-Rings do Aftercooler para Motores Cummins Turboalimentados

O O-ring do aftercooler veda conexões entre componentes do ar de carga, evitando vazamentos de ar pressurizado. Compatível com vários motores Cummins turboalimentados, incluindo o 4BTA.

Benefícios:

• Resistência a calor, óleo e pressão.



• Vedação confiável em ambientes com vibração.



• Prevenção de perda de pressão e manutenção de baixa temperatura de admissão.



Junta do Dreno de Óleo do Turbo para Cummins 4BTA

A junta de dreno de óleo do turbo veda a conexão entre o turbocompressor e a linha de retorno de óleo ao cárter.

Por que é importante:

• Garante retorno consistente do óleo.



• Evita vazamentos externos no compartimento do motor.



• Construída com materiais resistentes a altas temperaturas.



Deve ser inspecionada sempre que o turbo for removido ou substituído.

Composto de Vedação de Alta Temperatura para Turbos

Este composto é usado em conexões do lado de escape do turbo, suportando temperaturas acima de 500 °C em operação contínua e até 760 °C em picos.

Aplicações:

• Flanges e juntas do turbocompressor.



• Juntas do coletor de escape.



• Outras áreas de alta temperatura em motores marítimos e industriais.



Dicas de Manutenção para Sistemas de Turbo Cummins 4BTA

Para maximizar a vida útil e o desempenho do sistema de turbocompressor do 4BTA:

• Utilize óleo limpo – Os mancais do turbo dependem de óleo limpo e pressurizado para lubrificação adequada.



• Inspecione as conexões de pressão (boost) – Verifique regularmente mangotes, abraçadeiras e juntas para detectar possíveis vazamentos.



• Permita períodos de resfriamento – Após uso intenso, mantenha o motor em marcha lenta por alguns minutos para evitar a carbonização do óleo dentro do turbo.



• Substitua juntas e vedações desgastadas – Pequenos vazamentos de ar ou óleo podem resultar em danos graves ao turbocompressor ao longo do tempo.



• Mantenha o filtro de ar limpo – Um filtro obstruído aumenta o esforço do turbo e reduz a eficiência do sistema.
