Peças para Detroit Diesel 6V71 Turbo - Juntas

Peças para Detroit Diesel 6V71 Turbo – Seção de Gaxetas e Vedação

Uma vedação confiável é o que mantém o motor Detroit Diesel 6V71 Turbo limpo, refrigerado e livre de vazamentos, mesmo sob pressão de turboalimentação. Os ciclos térmicos, a vibração e a carga contínua de pressão tornam a qualidade e o ajuste das gaxetas especialmente importantes nesse modelo.
Abaixo encontra-se um guia completo e de fácil consulta com todas as gaxetas e acessórios de vedação desta seção — sua função, localização no motor, sinais de desgaste e dicas práticas de instalação para que o serviço seja concluído corretamente já na primeira vez.
Mesmo onde algumas peças são compartilhadas com outras séries (71/92), o foco permanece no 6V71 Turbo, garantindo compra segura e compatibilidade.

Gaxeta do Tampão do Bloco (2,5” de diâmetro) — Vedação correta dos tampões da galeria de arrefecimento

Função e localização. A gaxeta do tampão do bloco veda a abertura de 2,5 polegadas do tampão (core/freeze plug) nas laterais do bloco do cilindro, evitando vazamentos de líquido de arrefecimento sob pressão. Em motores turbo, a estabilidade térmica é essencial devido ao aumento das temperaturas de combustão e pressão.
Sinais de falha. Manchas verdes ou ferrugem abaixo do tampão, umidade após resfriamento ou odor adocicado. Sob pressão de turbo, vazamentos leves costumam gerar névoa, não gotejamento.
Instalação. Limpar bem a sede, remover incrustações e desengraxar. Aplicar leve filme de óleo se o procedimento especificar; evitar excesso de selante. Instalar o tampão reto, sem inclinação.

Kit Completo de Gaxetas para Revisão Geral do Motor 6V71 — Um único kit para vedar topo e base do motor

Conteúdo e finalidade. Inclui as principais gaxetas e juntas para revisão completa: cabeçote, base, admissão/escape, tampa de válvulas, cárter, vedações de óleo e água, governador, soprador (blower) e anéis diversos.
Importância. Em motores turboalimentados, até pequenos vazamentos afetam desempenho e pressão interna. A substituição total garante que ar, óleo e líquido de arrefecimento permaneçam em seus circuitos.
Dica. Organizar as gaxetas por subsistema (“Cabeçote e Comando”, “Admissão”, “Lubrificação”, “Arrefecimento”, “Estrutura Frontal/Traseira”) facilita a montagem.

Gaxetas das Tampas de Inspeção do Bloco — Vedação limpa para acessos de manutenção

Função. Vedar as pequenas tampas de inspeção do bloco. Mesmo pequenos vazamentos geram trilhas de sujeira pela pulsação do cárter.
Instalação. Raspar cuidadosamente as superfícies e aplicar torque uniforme; aperto irregular causa vazamentos.

Gaxeta da Placa Frontal (Séries V71/V92) — Vedação estrutural dianteira

Função. Instalada entre o bloco e a placa dianteira (área da engrenagem de comando). Vazamentos nessa região descem pelo bloco, dificultando o diagnóstico.
Nota turbo. Vazamentos frontais contaminam correias e o retentor do virabrequim. Substituir durante serviços na parte frontal do motor.

Retentor Dianteiro do Virabrequim (Rotação Universal)

Função. Impede vazamento de óleo na extremidade frontal do virabrequim.
Sinais de falha. Óleo nas correias, cheiro de óleo queimado, fumaça.
Instalação. Verificar sulco de desgaste no cubo do virabrequim e polir levemente. Instalar com ferramenta adequada para manter o alinhamento.

Retentores Traseiros do Virabrequim — Simples ou Duplo, Padrão ou Superdimensionado

Escolha correta.

• Simples: adequado quando a superfície do eixo está em perfeito estado.



• Duplo: indicado em motores turbo, onde há pulsação de pressão ou leve desgaste.
  Quando usar superdimensionado. Se houver sulco visível no eixo, um retentor superdimensionado com luva recupera a vedação sem trocar o virabrequim.
  Dica. Inspecionar o alojamento e a gaxeta da carcaça do volante; o conjunto de vedação deve funcionar como sistema integrado.



Luva de Vedação (Traseira 71 / Frontal 92) — Superfície nova para o retentor

Função. Fornece uma superfície lisa e concêntrica para o novo retentor.
Instalação. Ajustar a profundidade, aplicar adesivo especificado e prensar uniformemente para evitar excentricidade.

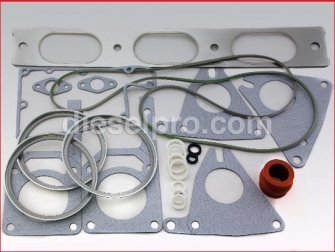

Kit de Gaxetas do Cabeçote (2 kits por motor) — Vedação superior resistente à pressão de turbo

Conteúdo. Gaxetas do cabeçote, portas de admissão e escape, tampas de válvula e anéis de vedação relacionados.
Recomendações. Verificar projeção das camisas, planicidade do bloco e empeno do cabeçote. Seguir o torque sequencial especificado e re-torquear após o primeiro ciclo térmico, se aplicável.

Kit de Gaxetas da Tampa de Válvulas (Alumínio) — Vedação limpa e durável

Importância. Vazamentos de óleo nessa região são sugados para o turbo, contaminando o compressor.
Instalação. Verificar empenos no flange da tampa e nivelar antes da montagem.

Gaxeta do Coletor de Água (Water Rail) — Vedação do sistema de arrefecimento

Função. Veda o coletor de água nas portas do cabeçote/bloco.
Verificação. Flanges corroídos ou picados comprometem a vedação mesmo com gaxeta nova.

Gaxetas da Carcaça do Volante e Placa Traseira — Vedação estrutural traseira

Importância. Substituir ambas durante serviços de embreagem ou volante evita retrabalho.
Contexto turbo. Vazamentos traseiros podem atingir o volante e causar patinação ou fumaça.

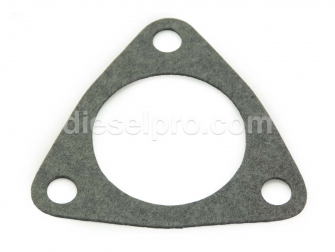

Gaxetas das Bombas de Combustível/Água e Auxiliares — Peças pequenas, grandes consequências

Uso. Sempre substituir após remoção de bombas. Gaxetas comprimidas raramente vedam novamente sob pressão de turbo.
Dica. Verificar alinhamento dos prisioneiros e torque uniforme.

Gaxeta de Carcaça SAE #2 – Transmissão Marinha Allison — Conexão limpa entre motor e reversor

Função. Vedar a união entre a carcaça do volante e o reversor Allison marinho (SAE #2).
Aplicação. Mantém o compartimento limpo e protege acoplamentos e pratos de amortecimento.

Gaxetas do Resfriador de Óleo — Impedem contaminação cruzada entre óleo e líquido

Função. Vedam o núcleo e as tampas do resfriador.
Sinais de falha. Óleo esbranquiçado, perda de líquido de arrefecimento ou nível de óleo em aumento.
Dica. Após a troca, realizar teste de pressão antes de fechar o conjunto.

Kit de Gaxetas do Soprador (Blower) — Essencial em toda remoção do soprador

Importância em motores turbo. O soprador tipo Roots opera sob pressão positiva; qualquer vazamento nas gaxetas de base ou entrada afeta o desempenho.
Dica. Aproveitar a desmontagem para verificar folgas e jogo axial dos rotores.

Gaxetas da Tampa do Governador e da Mola do Governador — Controle preciso sem vazamentos

Função. Vedam as tampas do governador, mantendo o sistema de controle limpo.
Instalação. Aplicar torque uniforme e evitar esmagamento das gaxetas finas.

Gaxeta da Conexão de Entrada do Turbo (Escape) — Vedação da carcaça quente sob pressão

Função. Vedar a junção da entrada da turbina.
Falhas. Marcas de fuligem, perda de pressão, aumento de temperatura de escape.
Instalação. Verificar planicidade das flanges e apertar em cruz.

Gaxeta do Riser do Turbo — Dimensões precisas para fluxo limpo

Função. Mantém o fluxo dos gases de escape uniforme.
Dica. Limpar superfícies e evitar excesso de selante que possa obstruir o duto.

Composto de Vedação de Alta Temperatura (762) — Selante para aplicações extremas

Uso. Flanges e juntas do sistema de escape e turbo.
Aplicação. Camada fina e uniforme; respeitar o tempo de cura antes da partida.

Gaxetas de Retorno e Alimentação de Óleo do Turbo — Vedação vital para o rolamento do CHRA

Função. Evitar vazamentos de óleo na alimentação e drenagem.
Instalação. Manter o dreno com queda contínua até o cárter. Lubrificar o eixo do turbo antes da partida.

Gaxeta do Cárter (6V71/6V92) — Vedação inferior resistente à vibração

Sinais de falha. Vazamentos persistentes nas bordas do cárter.
Instalação. Nivelar a flange e corrigir deformações nos furos de fixação.

Gaxeta do Governador Hidráulico (Governador–Transmissão) — Evita vazamentos cruzados

Função. Mantém a vedação entre o governador hidráulico e sua base de acionamento.
Dica. Limpar e alinhar pinos-guia antes da montagem.

Gaxeta do Adaptador do Filtro de Óleo — Elimina vazamentos no suporte do filtro

Sintomas. Película de óleo ao redor da base do filtro mesmo após troca.
Instalação. Verificar planicidade do suporte e retificar se necessário.

Gaxetas da Bomba de Água Bruta (Marinha) — Quatro pontos de vedação essenciais

Mapa de vedação:

• Corpo da bomba: divide o alojamento principal.



• Montagem: veda a fixação da bomba ao suporte ou carcaça do volante.



• Tampa: veda a tampa de inspeção do rotor.



• Entrada/Saída: duas gaxetas, uma em cada flange da mangueira.
  Dica marinha. Após o serviço, enxaguar e inspecionar. Aplicar composto anti-gripante nos parafusos para facilitar futuras manutenções.



Tampa da Carcaça do Volante (Tampa Grande) — Mantenha o alojamento seco e limpo

Aplicação. Substituir durante o serviço do volante, engrenagem de partida, amortecedor de vibração ou retentor traseiro.
Importância. Uma carcaça bem vedada evita acúmulo de óleo e sujeira, facilita o diagnóstico de vazamentos futuros e protege o volante e o motor de contaminação.

Gaxeta entre o Volante e a Bomba de Água Bruta (Raw Water Pump) — Vedação confiável de acoplamento

Função. Veda a interface nas configurações onde a bomba de água bruta é montada diretamente na carcaça do volante.
Verificações. Confirmar o alinhamento do suporte e calçar se necessário para evitar esmagamento desigual da gaxeta.

Gaxeta Geral da Série 71/92 — Vedação utilitária para múltiplos usos

Aplicação. Utilizada conforme especificado no diagrama de peças, em tampas de inspeção ou coberturas auxiliares.
Dica. Conferir o formato e o padrão dos furos de fixação — não apenas o nome — para garantir encaixe perfeito.

Gaxeta da Tampa do Termostato — Controle térmico sem vazamentos

Importância. Qualquer entrada de ar na tampa do termostato pode causar superaquecimento e funcionamento irregular.
Instalação. Remover corrosão, preencher microfissuras com selante apropriado e montar em superfície limpa e plana.

Kit de Gaxetas do Trocador de Calor Marinho (Séries 53/71/92) — Vedação do circuito fechado de refrigeração

Conteúdo. Gaxetas das tampas, interfaces do corpo e anéis de vedação do trocador de calor utilizado em aplicações marítimas.
Após a instalação. Testar pressão e verificar vazamentos durante o primeiro teste de mar ou funcionamento sob carga.

Gaxeta da Saída de Água do Bloco / Aquecedor de Bloco — Vedação segura para o ponto de drenagem ou aquecimento

Função. Vedar a saída de água do bloco onde é instalado o aquecedor ou tampão.
Cuidados. Remover depósitos minerais e limpar até o metal exposto antes da montagem.

Gaxeta do Motor de Partida — Pequena vedação, grande impacto na limpeza

Por que substituir. Impede que névoa de óleo atinja o motor de partida, reduzindo o acúmulo de sujeira e facilitando o diagnóstico de falhas elétricas.

Tinta de Motor (Detroit Green) — O toque final de vedação e acabamento

Função. A repintura após limpeza e montagem ajuda a identificar vazamentos futuros rapidamente. O contraste da tinta nova torna qualquer traço de óleo evidente para manutenção preventiva.

Gaxeta da Tampa do Governador Hidráulico (Séries 53/71/92) — Vedação superior limpa e confiável

Função. Veda a tampa do governador, mantendo o óleo dentro e contaminantes fora.
Dica. Substituir sempre que a tampa for removida para ajuste de molas ou inspeção interna.

Selantes e Compostos — Quando e Como Usar no 6V71 Turbo

• Spray adesivo de alta aderência: Ideal para gaxetas de papel (cárter, tampas, coberturas). Aplicar camada leve e uniforme.



• Selante líquido não endurecível: Indicado em juntas sujeitas a ciclos térmicos ou vibração.



• RTV à prova de sensores (alta temperatura): Usar com moderação em cantos e uniões onde a especificação exigir; não prejudica sensores.



• Trava-rosca de alta resistência (vermelha): Para parafusos sujeitos à vibração intensa (suportes de turbo e escape). Aplicar conforme torque especificado.



• Epóxi metálico a frio: Para reparos emergenciais em peças não pressurizadas; não substitui gaxetas em locais críticos.



• Composto de vedação de alta temperatura (762): Específico para juntas de turbo e escape; aplicar pequena quantidade apenas.



Manual de Seleção e Instalação de Gaxetas – Detroit Diesel 6V71 Turbo

1. Selecione conforme local e material.
O 6V71 Turbo pode usar gaxetas de fibra, grafite, composto metálico ou multicamadas, dependendo da temperatura e pressão da junção.

2. Confirme medidas padrão ou superdimensionadas.
Verifique o eixo e o alojamento antes de instalar retentores. Retentores superdimensionados e luvas recuperam superfícies desgastadas.

3. Prepare as superfícies.
Desengraxar, remover resíduos antigos, limpar roscas e nivelar flanges. Superfície limpa e plana é 90% da vedação.

4. Montagem seca ou com selante.
Usar selante apenas onde especificado. Excesso causa extrusão da gaxeta ou bloqueio de canais de óleo.

5. Torque e sequência corretos.
Seguir tabelas da Detroit Diesel, especialmente em cabeçote, soprador, placas e tampas. Reapertar se o manual exigir.

6. Cuide das interfaces do sistema turbo.

• Lado quente: garantir planicidade das flanges e torque cruzado.



• Lado do óleo: manter dreno livre e evitar excesso de selante.



• Lado do ar: qualquer vazamento é perda de pressão — usar gaxetas novas e torque adequado.



7. Substitua peças relacionadas.
Ao trocar o retentor traseiro, substitua também a gaxeta da carcaça do volante e da tampa traseira. Isso evita retrabalho.

8. Registre o que foi instalado.
Anotar tipo e dimensões das vedações aplicadas (padrão, oversize, com luva). Facilita futuras intervenções.

Diagnóstico de Vazamentos no 6V71 Turbo

Guia Rápido de Aplicação de Gaxetas – Detroit Diesel 6V71 Turbo

Durante revisão completa:
Kit de revisão geral, gaxetas de cabeçote (2), cárter, placas frontal e traseira, carcaça do volante, base do soprador, tampas do governador, coletor de água, resfriador de óleo, tampa do termostato, tampas de inspeção, gaxeta do motor de partida e retentores dianteiro/traseiro (com luva se necessário).

Durante revisão do cabeçote:
Gaxetas de cabeçote, kit da tampa de válvulas (alumínio), soprador, governador, tampa do termostato, coletor de água e tampas de inspeção.

Serviço de turbo/escape:
Gaxeta da conexão do turbo, gaxeta do riser, composto 762, gaxetas de alimentação/retorno de óleo e juntas do coletor.

Serviço de refrigeração marinha:
Kit de gaxetas do trocador de calor, gaxetas da bomba de água bruta (corpo, montagem, tampa e flanges), gaxeta entre volante e bomba. Testar após montagem.

Interface de transmissão:
Gaxeta da carcaça do volante e tampa; em unidades marítimas, gaxeta SAE #2 para acoplamento com câmbio Allison M/MH (confirmar tamanho).

Cuidados, Armazenamento e Manuseio de Gaxetas e Retentores

Mantenha planos e limpos.
Armazene kits na posição plana, em sacos selados, longe da luz solar direta e de vapores de solventes.

Faça um teste a seco.
Em tampas ou flanges irregulares, faça um encaixe sem selante antes da montagem final — evita surpresas quando o selante já estiver aplicado.

Substitua a fixação, se necessário.
Parafusos alongados ou enferrujados não aplicam torque uniforme, comprometendo a vedação.

Marque as etapas de torque.
Em junções críticas (cabeçote, soprador), marque cada fixador à medida que completar o torque, garantindo o padrão de aperto correto.

Verificação após o primeiro ciclo térmico.
Após o primeiro aquecimento do motor, inspecione visualmente possíveis “suores” de óleo ou líquido e confirme o torque em pontos recomendados pelo procedimento de serviço.
